GB 12158-2006 防止靜電事故通用導則 （完整版）
1 范圍
1 范圍
本標準描述了靜電放電與引燃，規定了靜電防護措施、靜電危害的安全界限及靜電事故的分析和確定。
本標準適用于存在靜電引燃(爆)等靜電危害場所的設計和管理。其他的靜電危害(如靜電干擾、靜電損壞電子元件)可以參考本標準的有關條款。
本標準不適用于火炸藥、電火工品的靜電危害防范。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 6950 輕質油品安全靜止電導率
GB 6951 輕質油品裝油安全油面電位值
GB 12014 防靜電工作服
GB／T 15463-1995 靜電安全術語
3 術語和定義
3.1
靜電導體
在任何條件下，體電阻率小于或等于1×106Ωm(即電導率等于或大于1×10-6／m)的物料及表面電阻率等于或小于1×107Ω的固體表面。
3.2
靜電亞導體
在任何條件下，體電阻率大于1×106Ωm，小于1×1010Ωm的物料及表面電阻率大于1×107Ω，小于1×1011Ω的固體表面。
3.3
靜電非導體
在任何條件下，體電阻率大于或等于1×1010Ωm(即電導率小于或等于1×10-10S／m)的物料及表面電阻率等于或大于1×1011Ω固體表面。
3.4
最小點燃能量
在常溫常壓條件下，影響物質點燃的各種因素均處于最敏感的條件，點燃該物質所需的最小電氣能量。
3.5
間接接地
為使金屬以外的靜電導體、靜電亞導體進行靜電接地，將其表面的局部或全部與接地的金屬體緊密相接的一種接地方式。
3.6
爆炸危險場所
爆炸性混合物(氣體及粉塵)出現的或預期可能出現的數量達到足以要求對電氣設備的結構、安裝和使用采取預防措施的場所。
3.8
緩和時間
帶電體上的電荷(或電位)消散至其初始值的1／e(約37％)時所需的時間。
3.9
靜置時間
在有靜電危險的場所進行生產時，由設備停止操作到物料(通常為液體)所帶靜電消散至安全值以下，允許進行下一步操作所需要的間隔時間。
4 放電與引燃

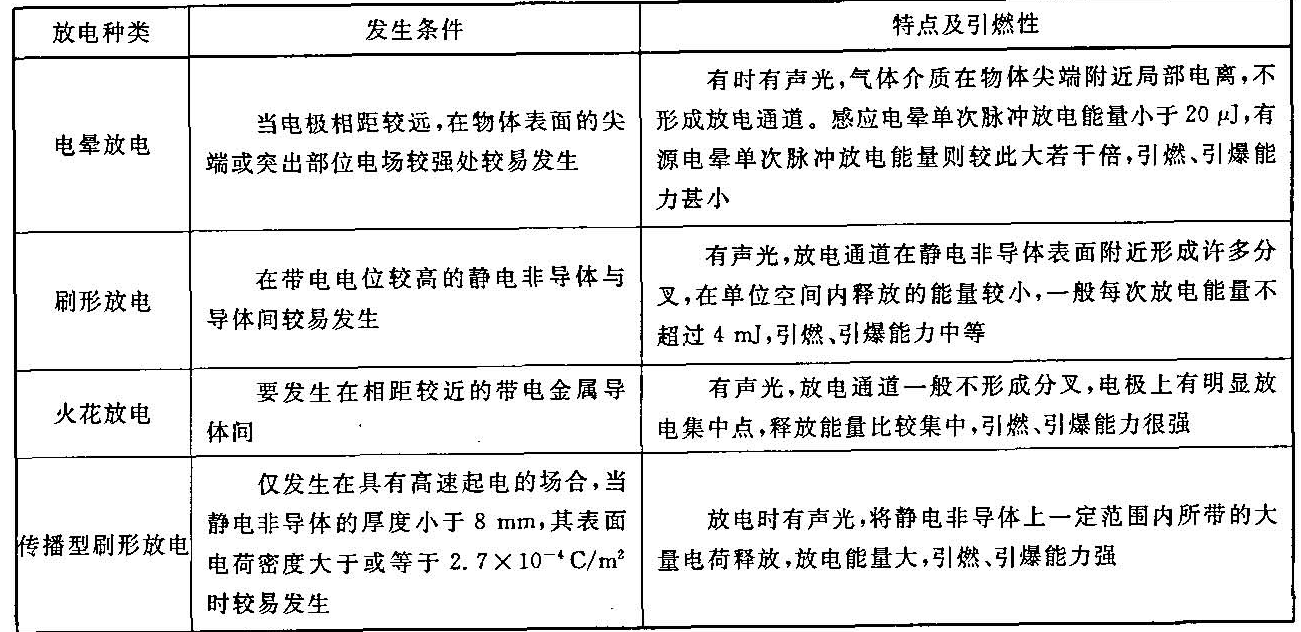

4.1 典型靜電放電的特點和其相對引燃能力見表1。
表1
4.2 在相同帶電電位條件下，液體或固體表面帶負電荷時發生的放電比帶正電荷時發生的放電，對可燃?xì)怏w的引燃能力可大一個數量級。
4.3 在下列環境下，更易發生引燃、引爆等靜電危害。
——可燃物的溫度比常溫高；
——局部環境氧含量(或其他助燃?xì)夂?比正?？諝庵懈?；
——爆炸性氣體的壓力比常壓高；
——相對濕度較低。
5 靜電防護管理措施
5.1 靜電危害控制方案
在靜電危險場所，應制定靜電危害控制方案，并成為單位內部管理規范文件的一部分。其內容應包括：
——可能產生的靜電危害；
——靜電危害的表現形式；
——靜電危害的產生原因；
——靜電危害的控制措施；
——人員的培訓計劃；
——防靜電措施的驗證。
5.2 人員
在靜電危險場所工作的人員，應定期的防靜電危害培訓。培訓應同本單位的實際工作結合，培訓的內容應包括法規的培訓、防靜電措施的執行方法、必要的演習及知識的補充。
對短期來訪的外來人員，應配備公用的個體防靜電裝備。進入靜電危害區域前，應由有經驗的工作人員以適合的方式告知有關規定。
5.3 檢查
任何技術措施都有可能隨時間的推移而失效，在工作中應按照靜電危害控制方案對采取的防靜電措施進行定期檢查。檢查的頻率取決于控制對象的用途、耐久性及失效的風險。
5.4 標志與記錄
所有靜電危險場所應設立明顯的危險標志。靜電危險場所必須有接地點、應使用的防靜電物品、必備的衣物、靜電危險區及運動方面的限制等標志。
所有的工作都應被記錄在案并保存。
6 靜電防護技術措施
7 靜電危害的安全界限
7.4 附錄D給出了爆炸性氣體、蒸氣及懸浮粉塵的點燃危險性表。
8 靜電事故的分析和確定
附 錄 A
A.1 范圍
本附錄規定了導體電位的測量、表面電位的測量、靜電電量的測量、靜電非導體絕緣電阻的測量方法和注意事項。
A.5 靜電非導體絕緣電阻的測量
通常用高阻計進行測量，其測量電壓應大于或等于500 V，并避免對同一試樣短時間進行反復測量，若測量電流在10-9A以下，要對被測物體和測量系統進行屏蔽。
附 錄 B
附 錄 B
(資料性附錄)
靜電起電極性序列表

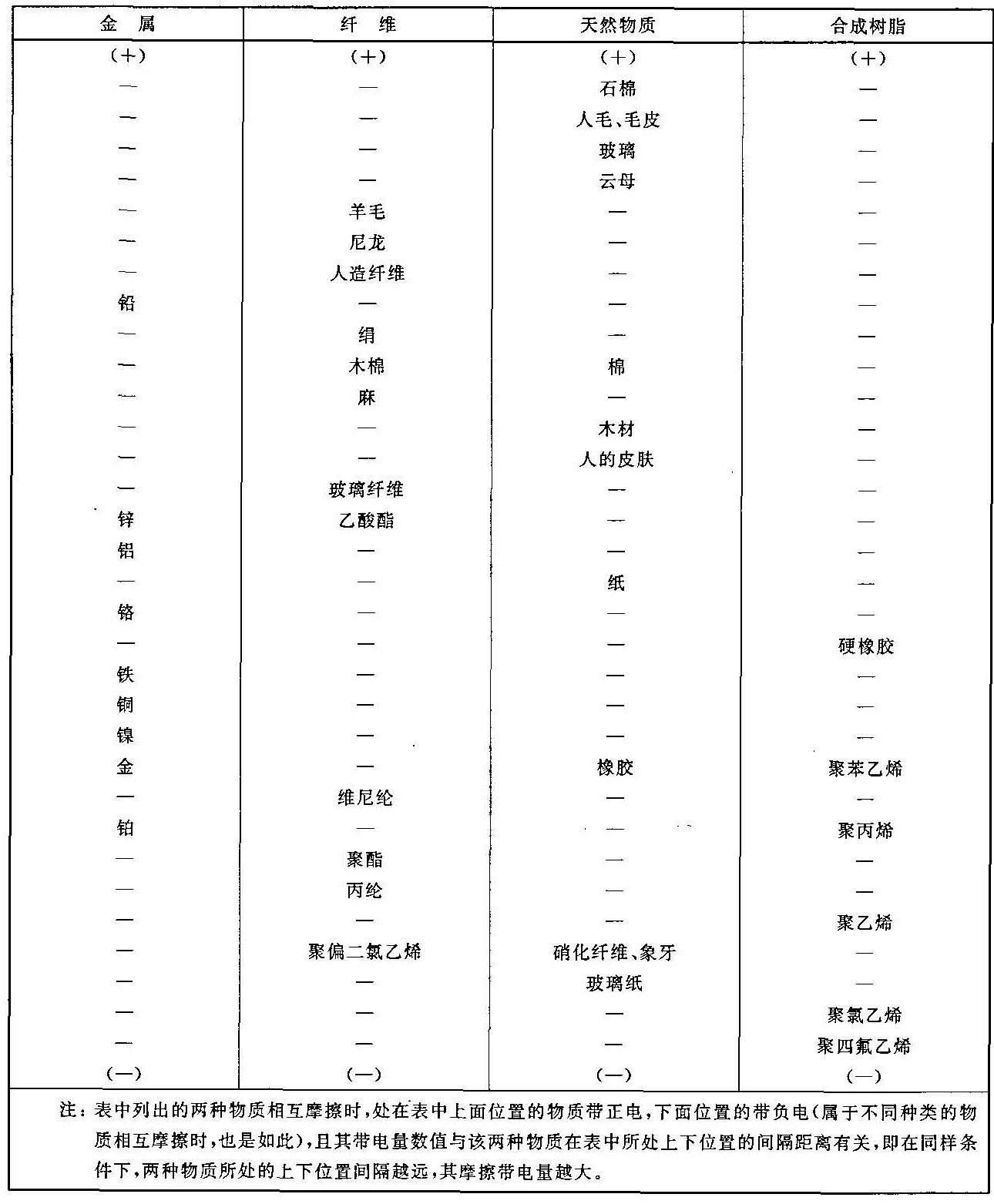

靜電起電極性序列見表B.1
表B.1
附 錄 C
附 錄 C
(資料性附錄)
人體帶電電位與靜電電擊程度的關系

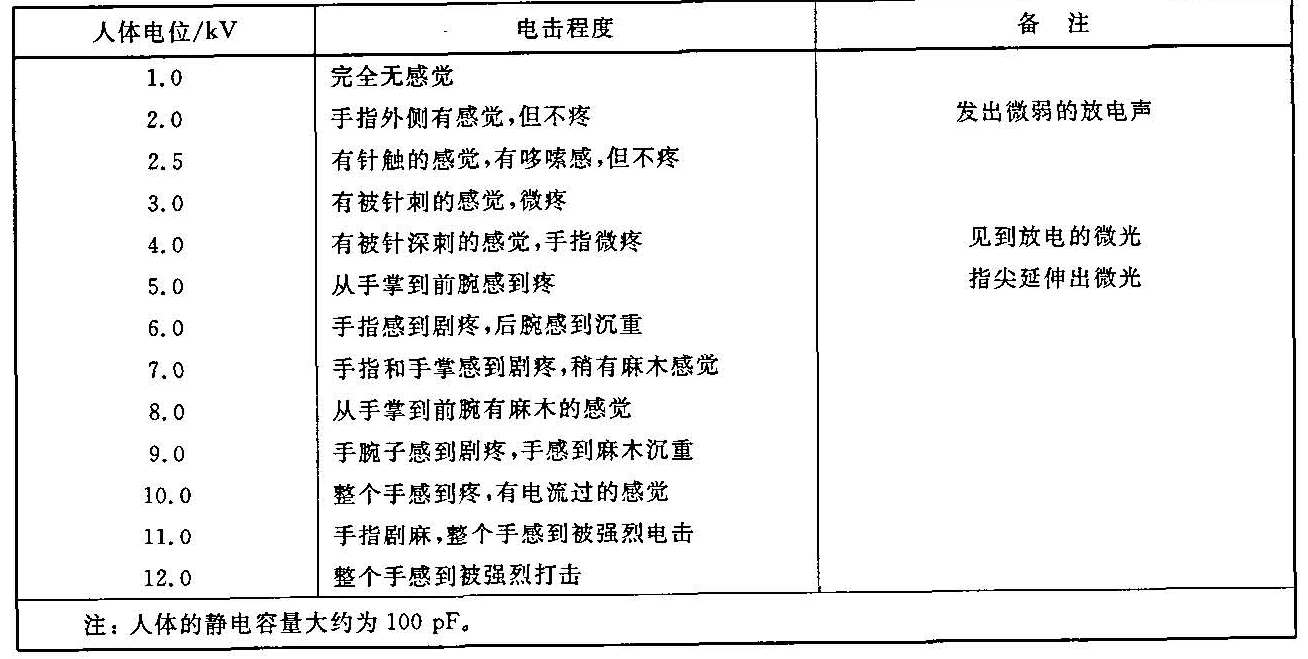

人體帶電電位與靜電電擊程度的關系見表C.1。
表C.1
附 錄 D

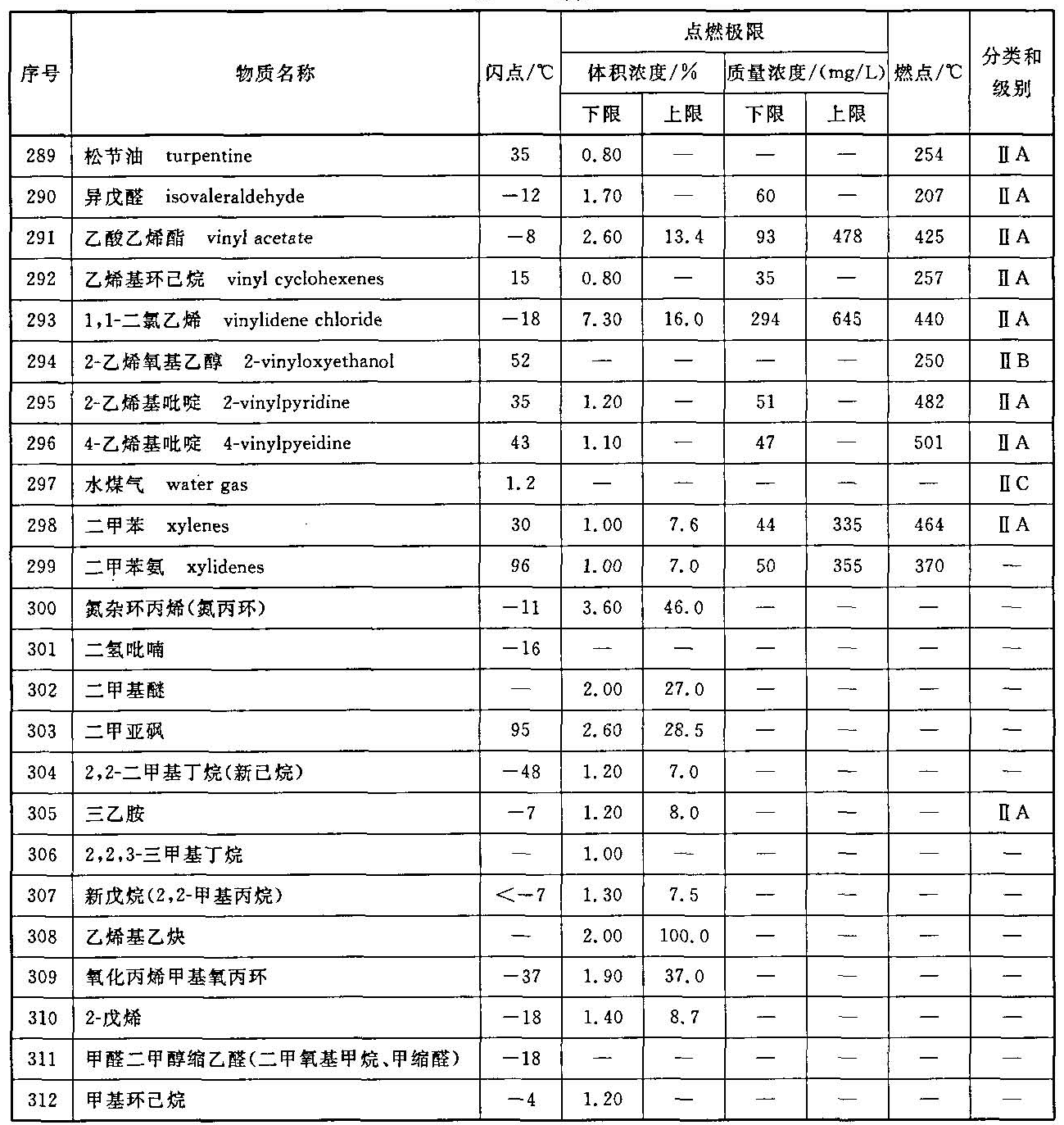

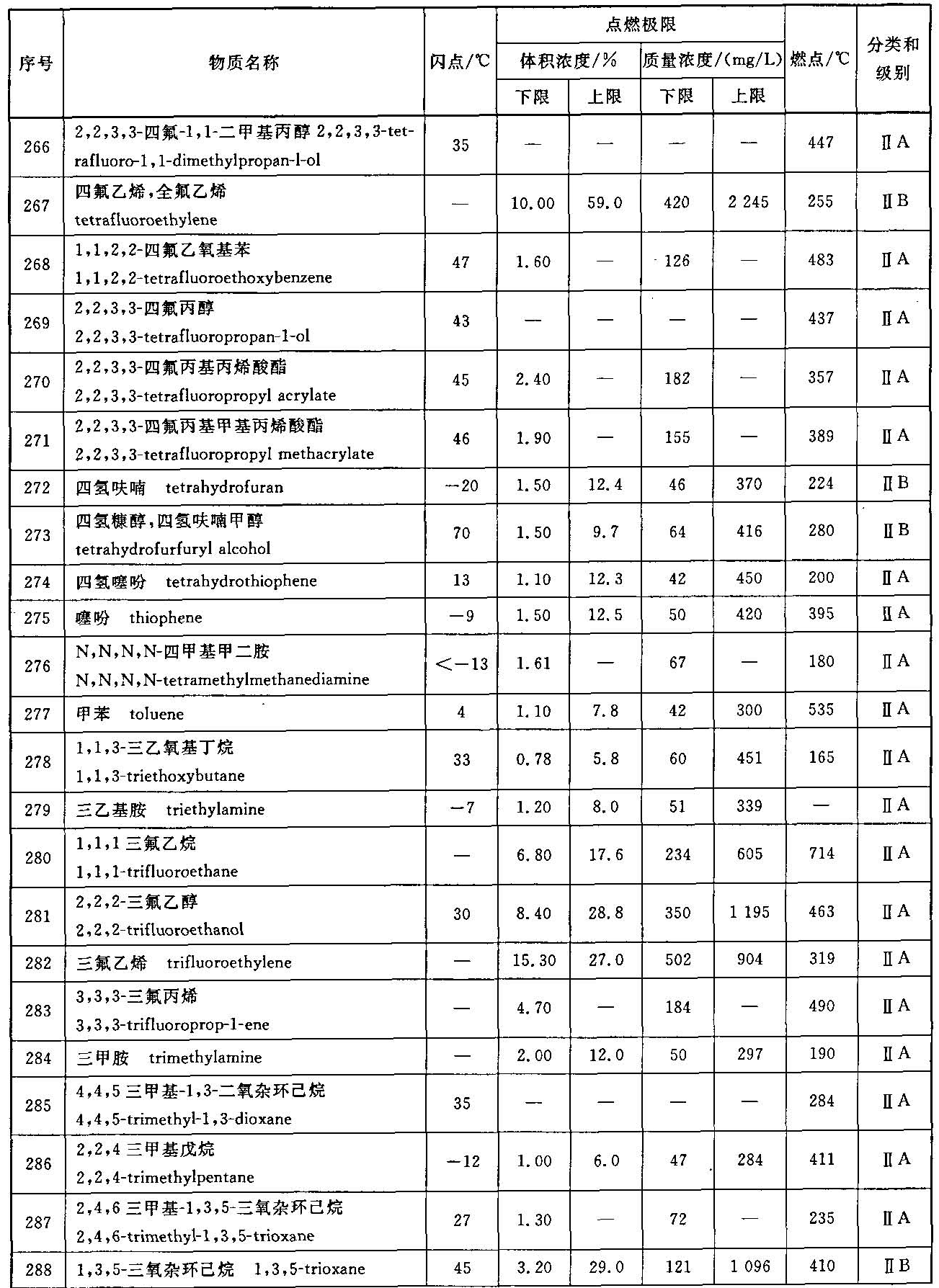

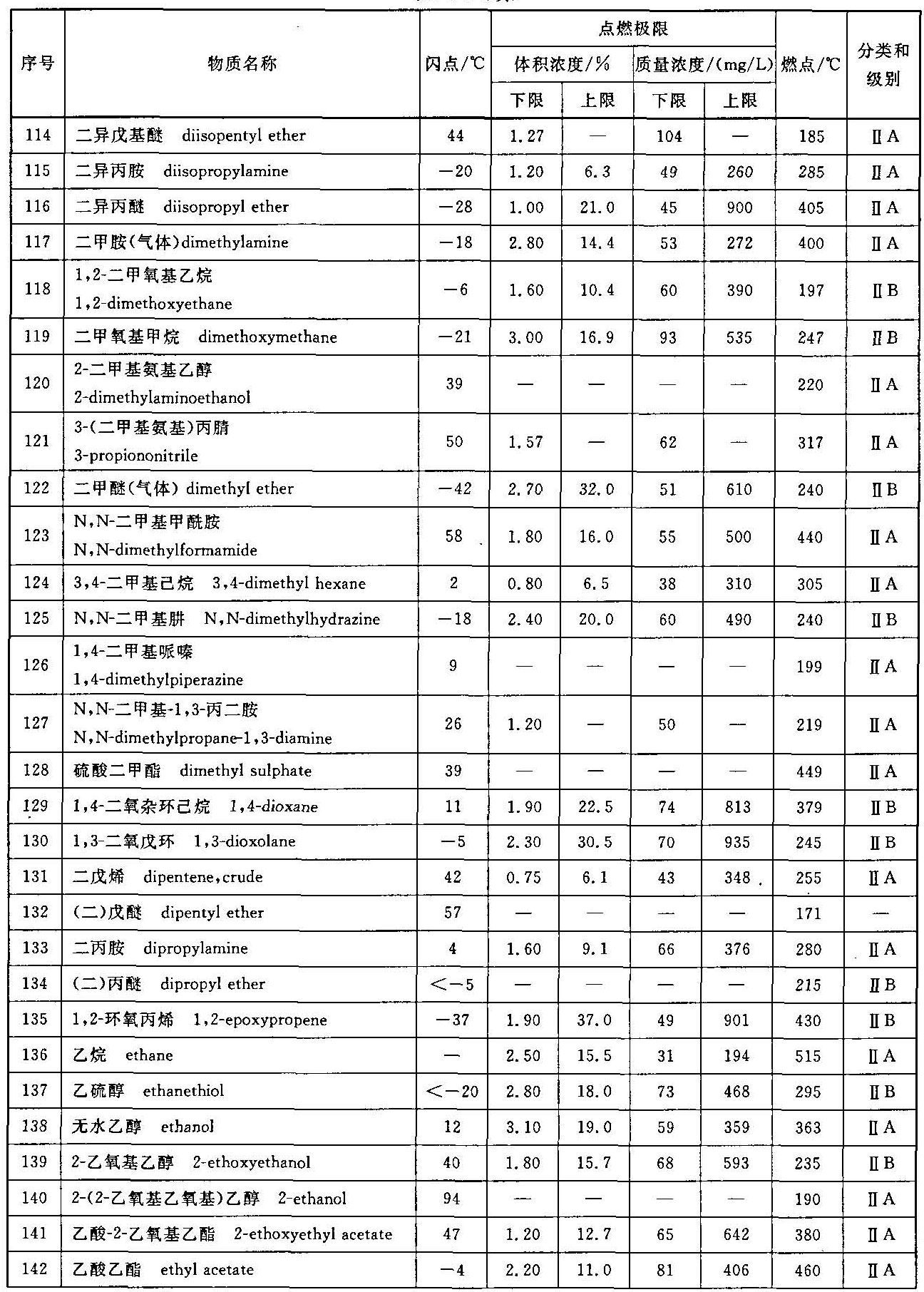

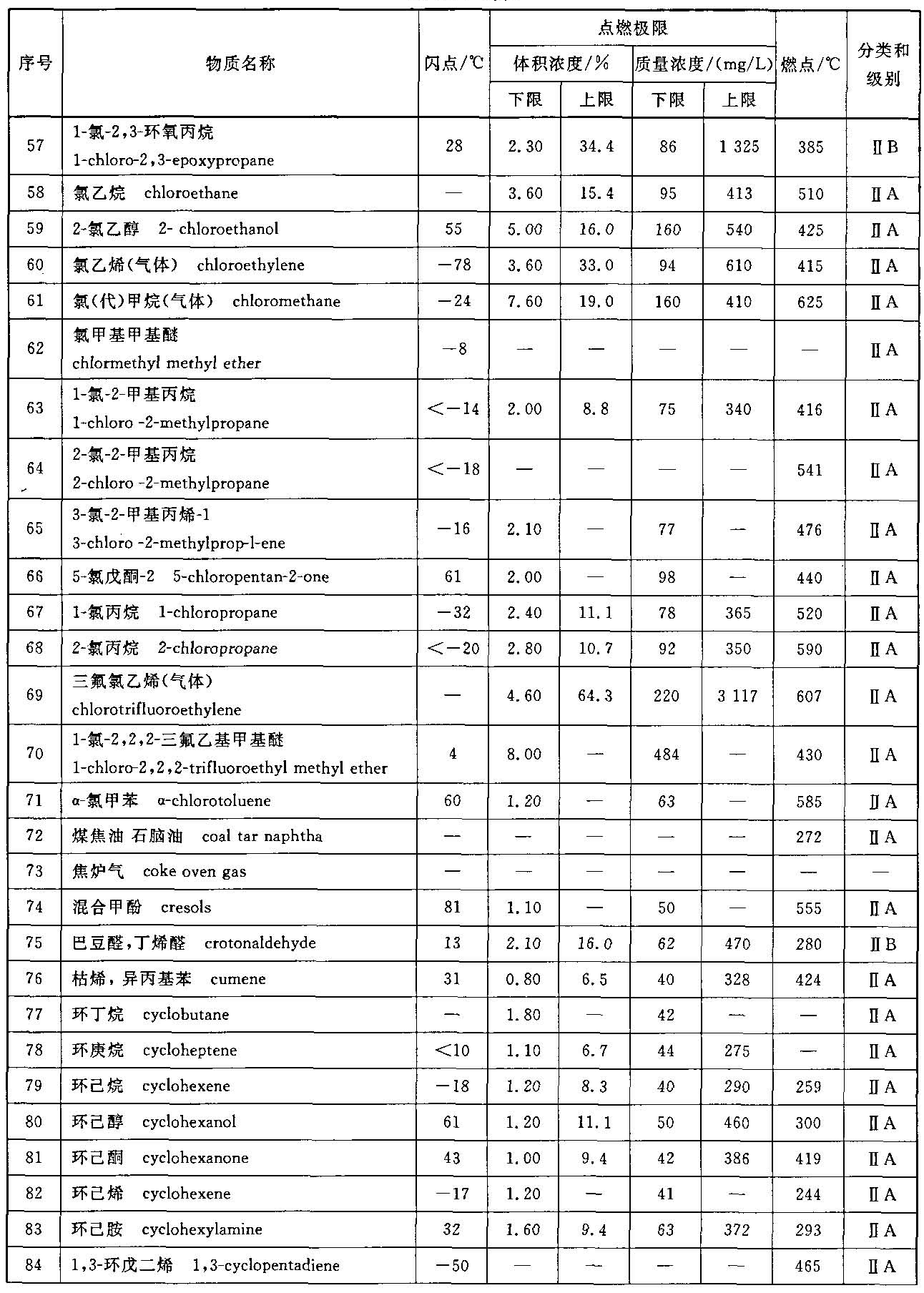

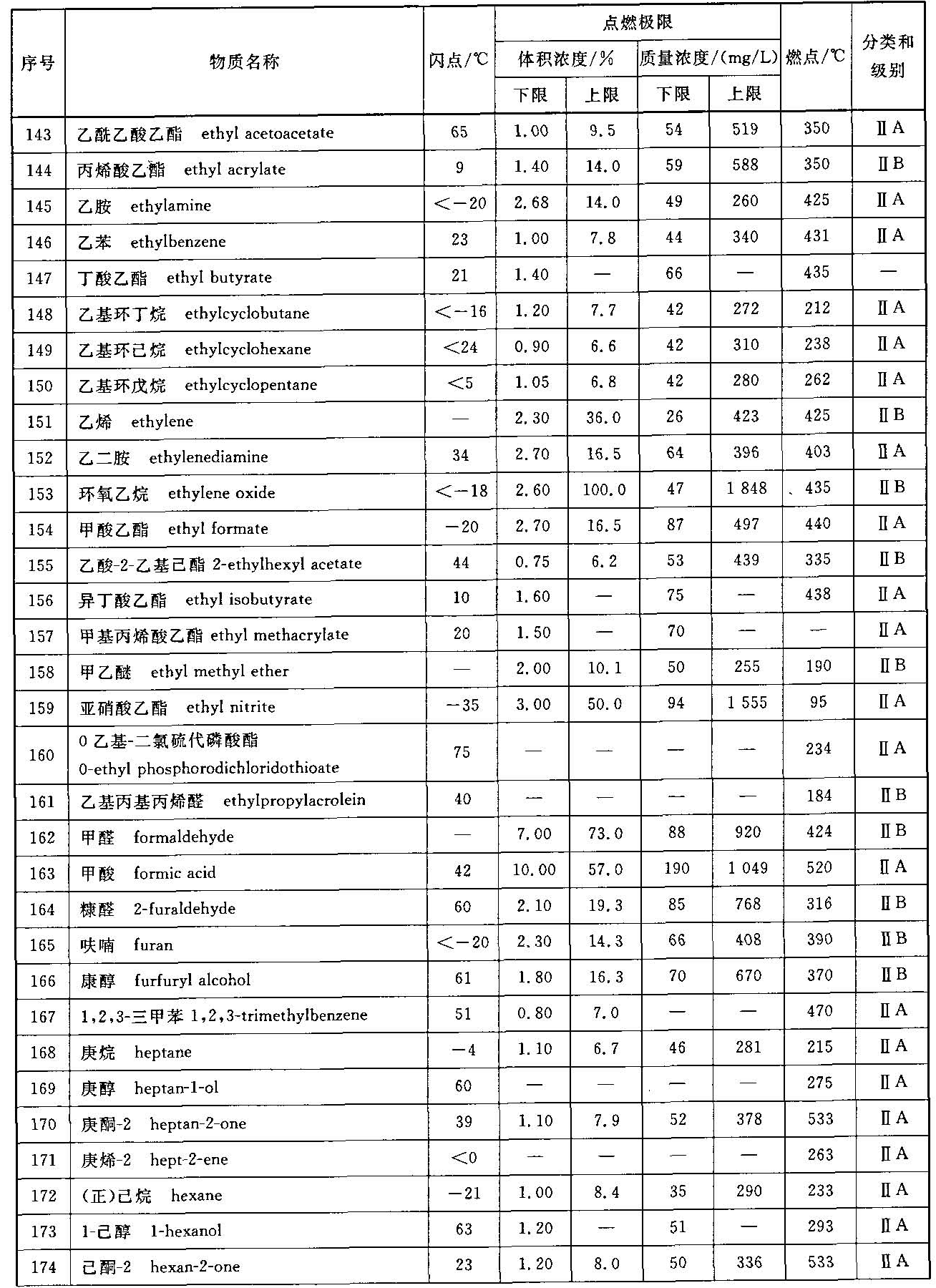

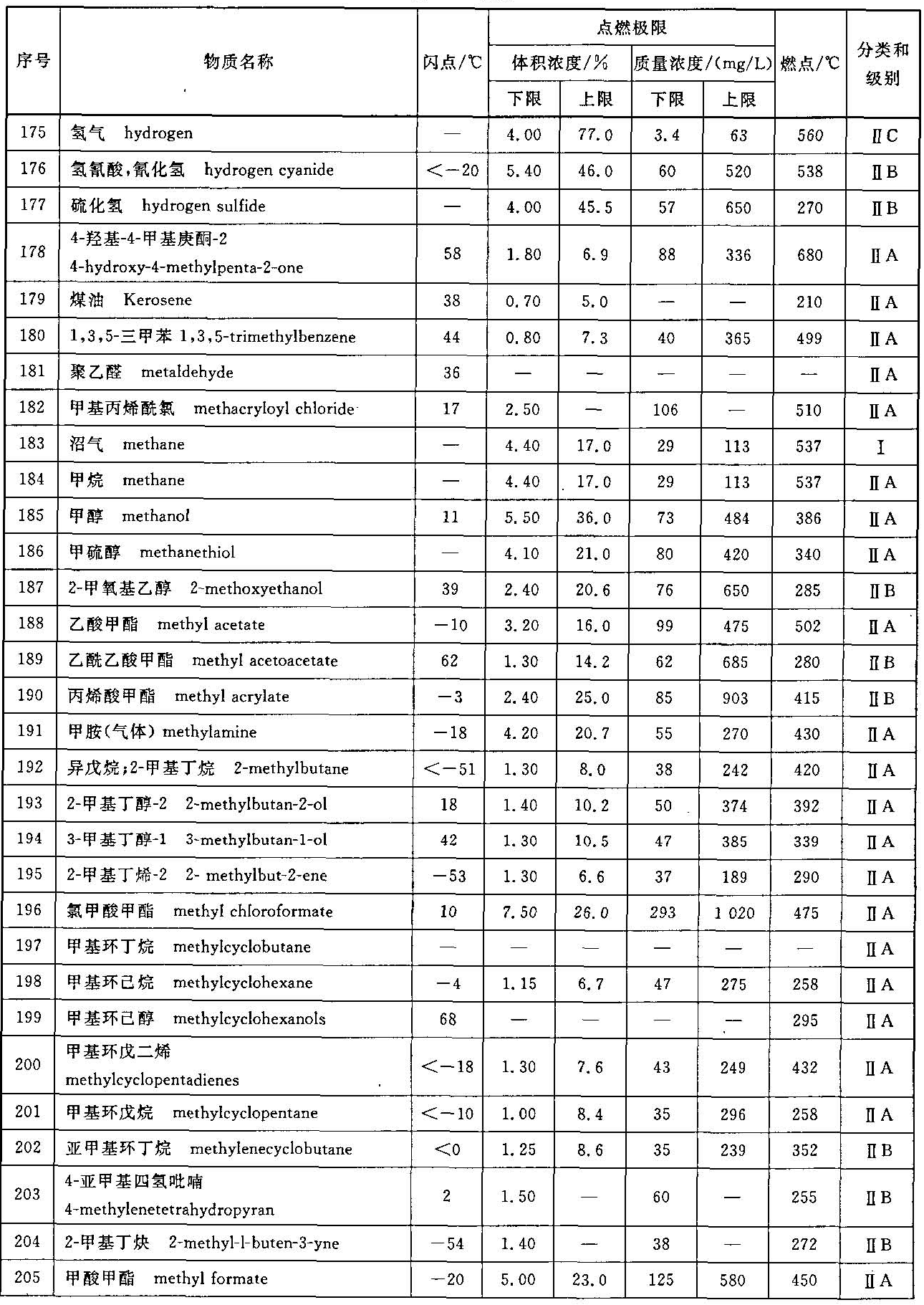

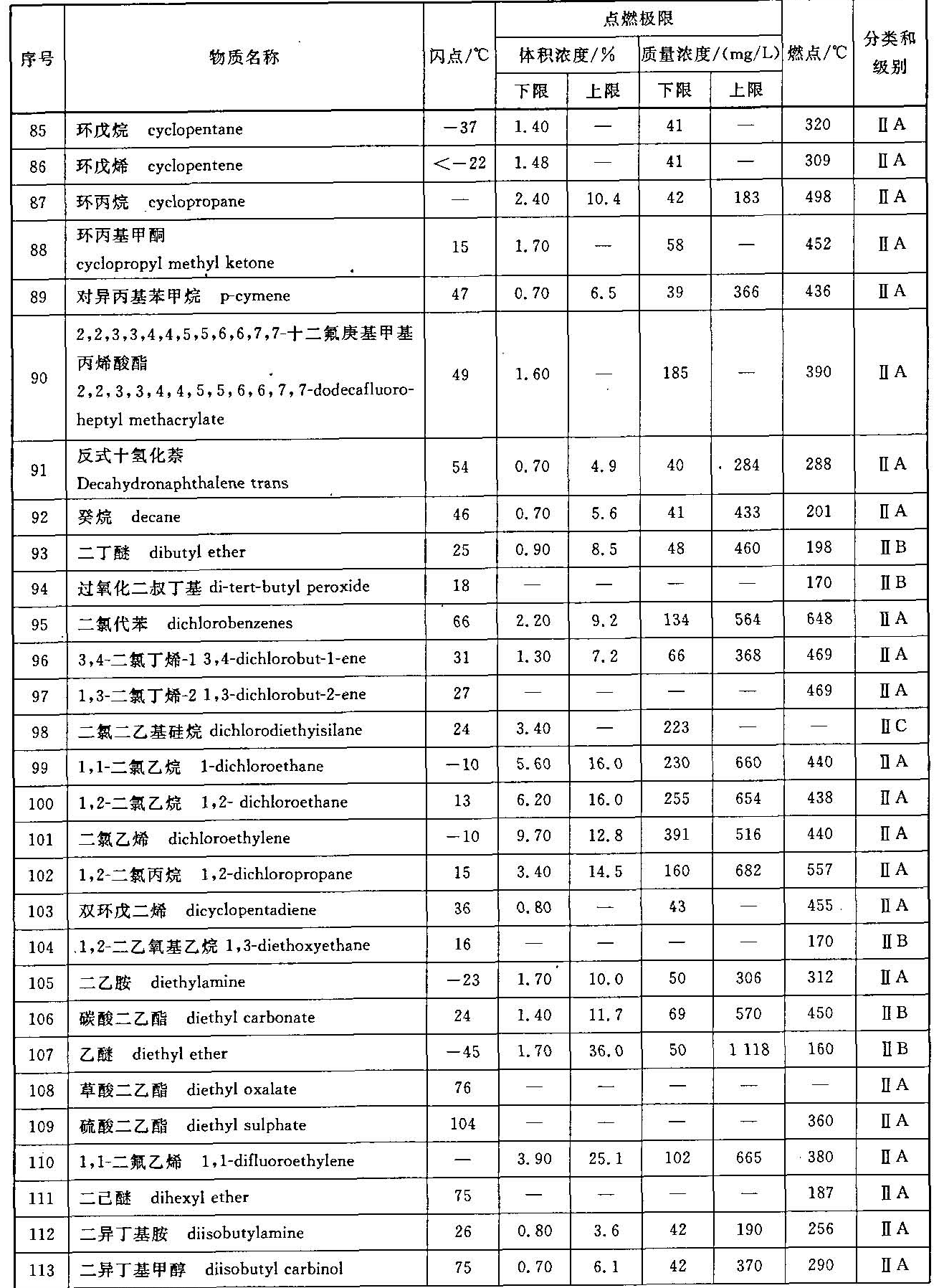

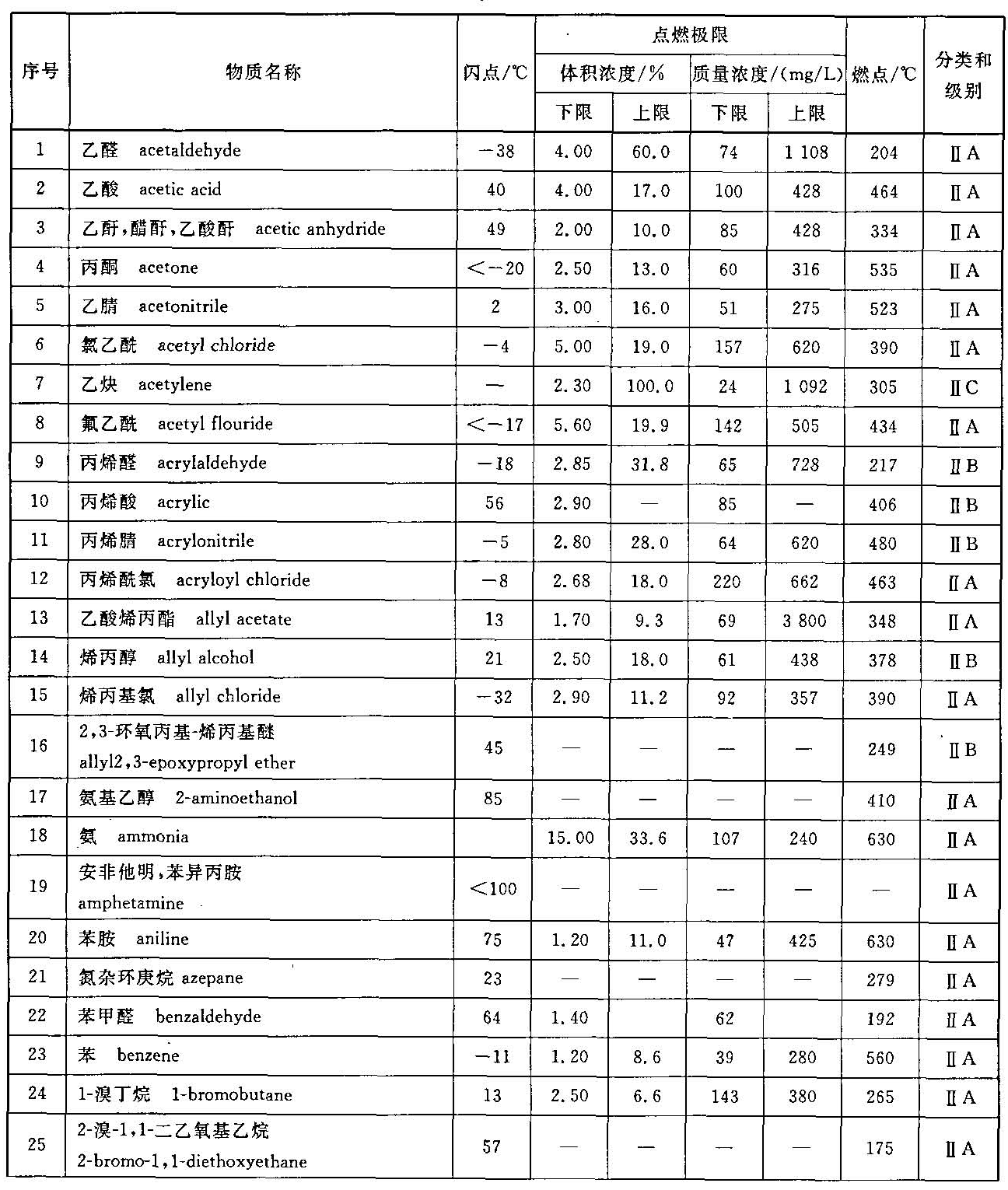

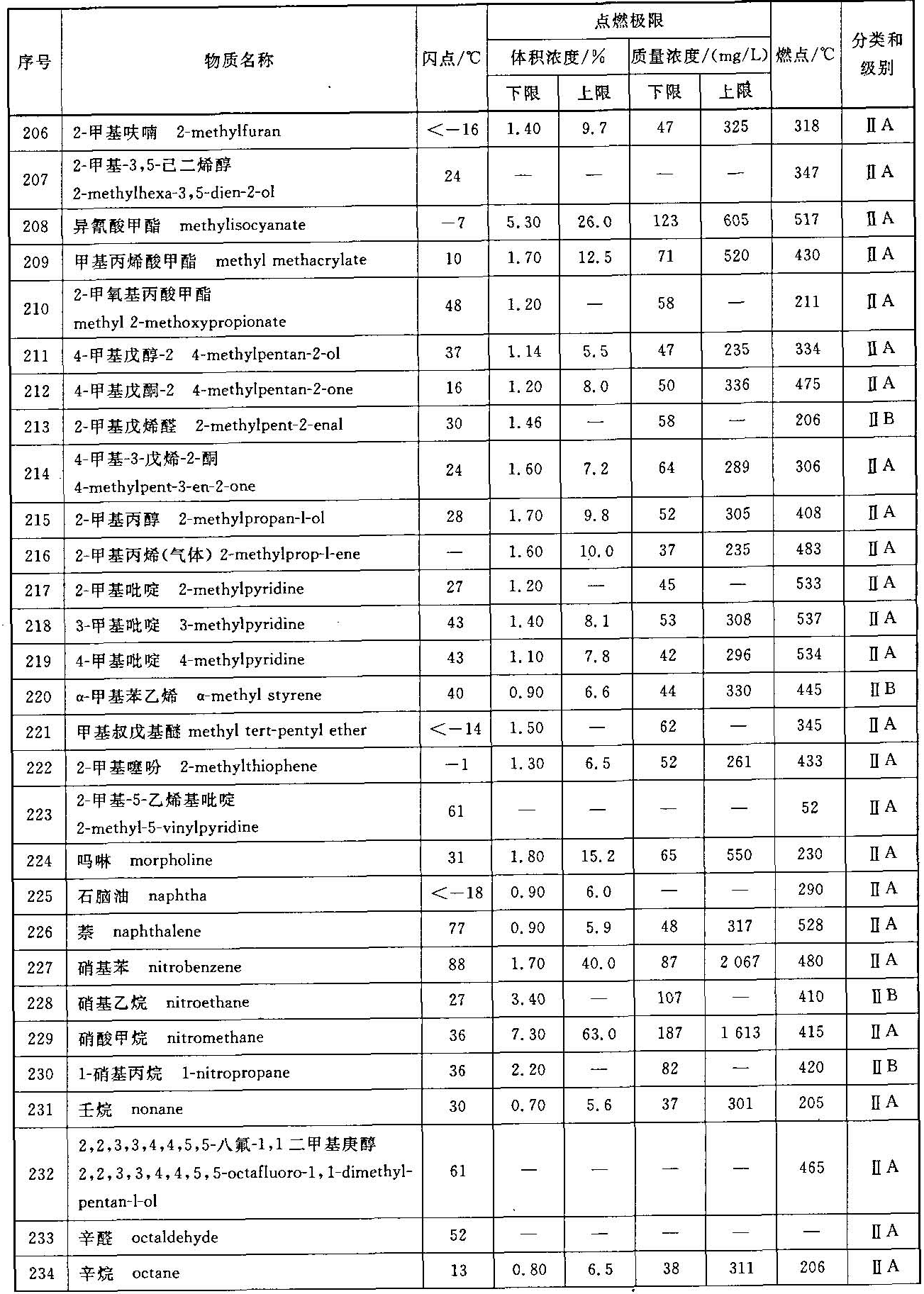

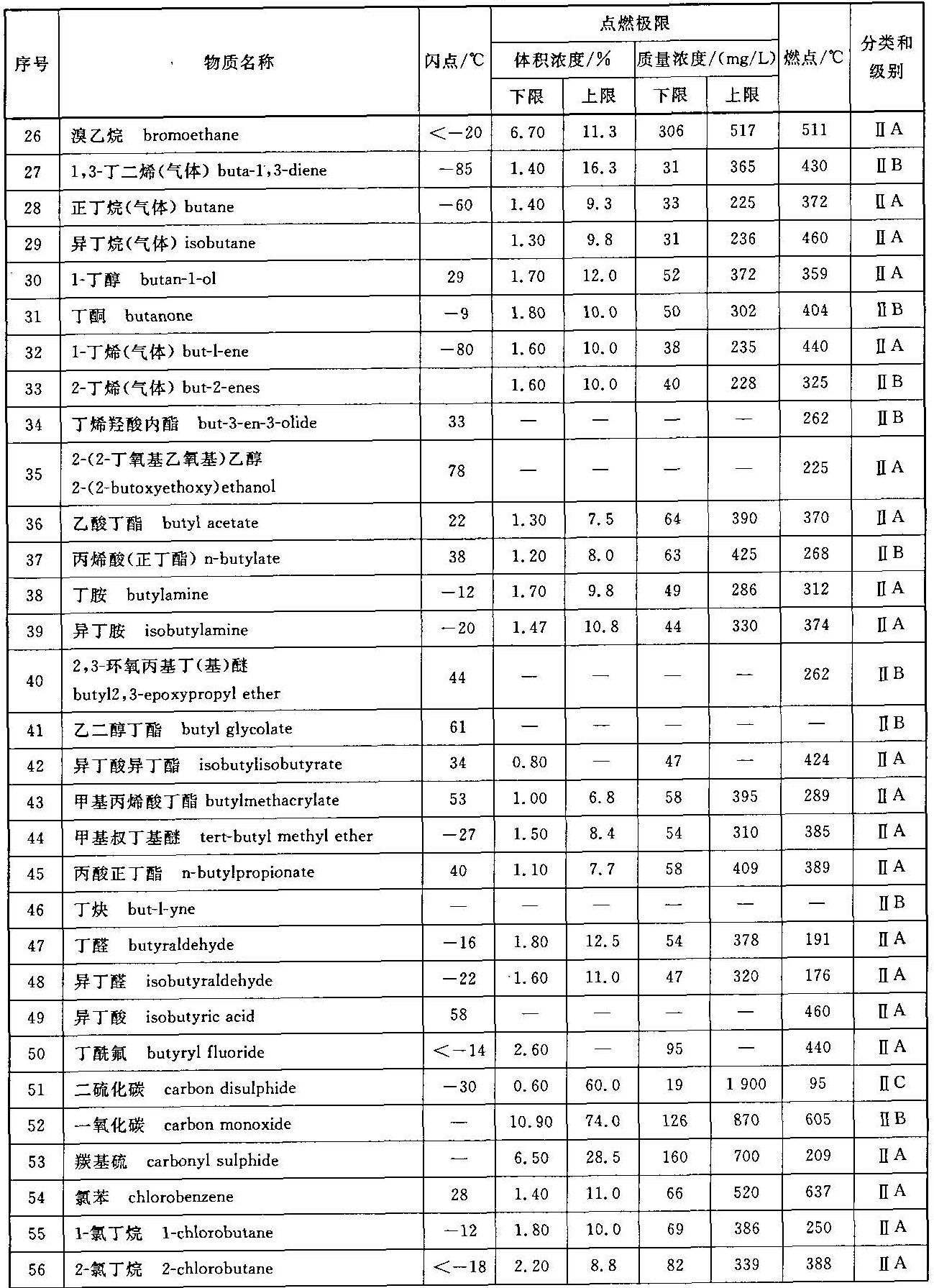

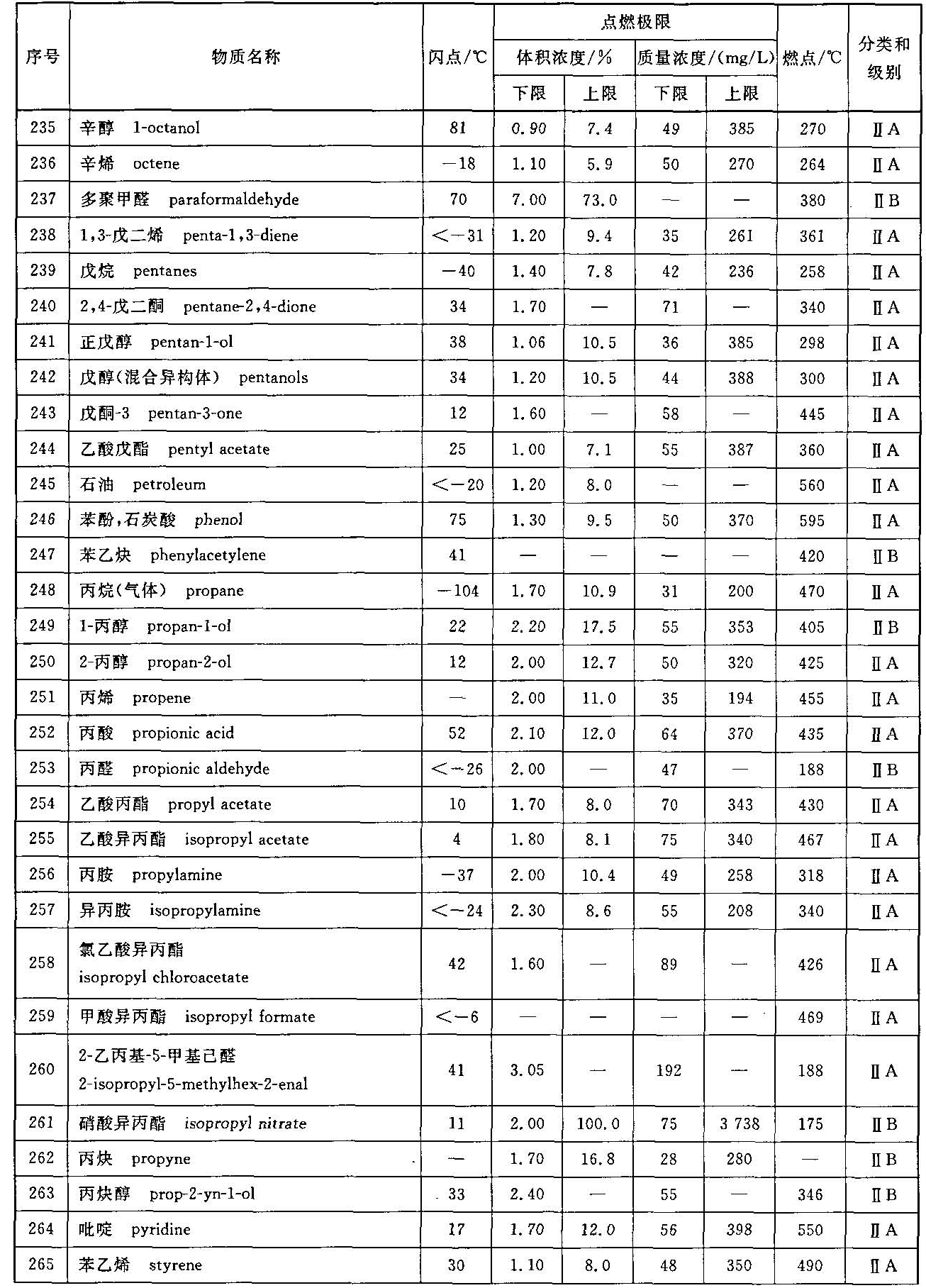

D.1 爆炸性氣體、蒸氣的點燃危險性(和空氣混合)見表D.1。
表D.1
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
表D.1(續)
D.2 爆炸性氣體、蒸氣的點燃危險性(和氧混合）見表D.2。
表D.2
表D.2(續)

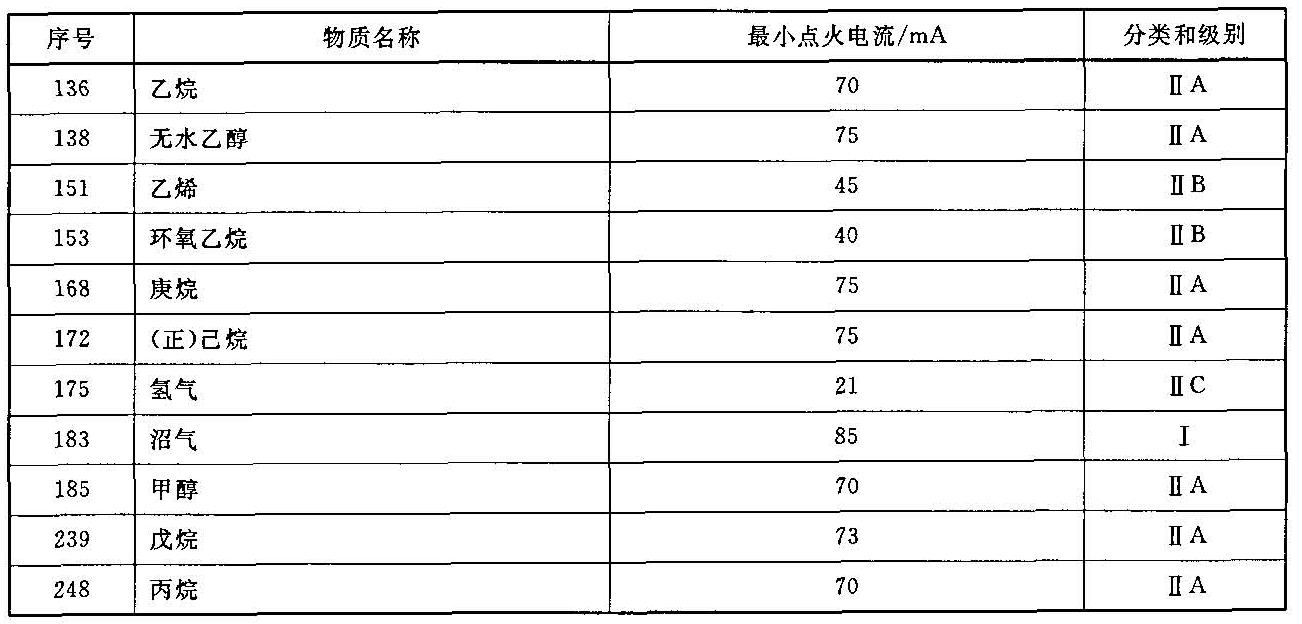

D.3 各種爆炸性氣體的點燃危險性(和氧混合)見表D.3。
表D.3

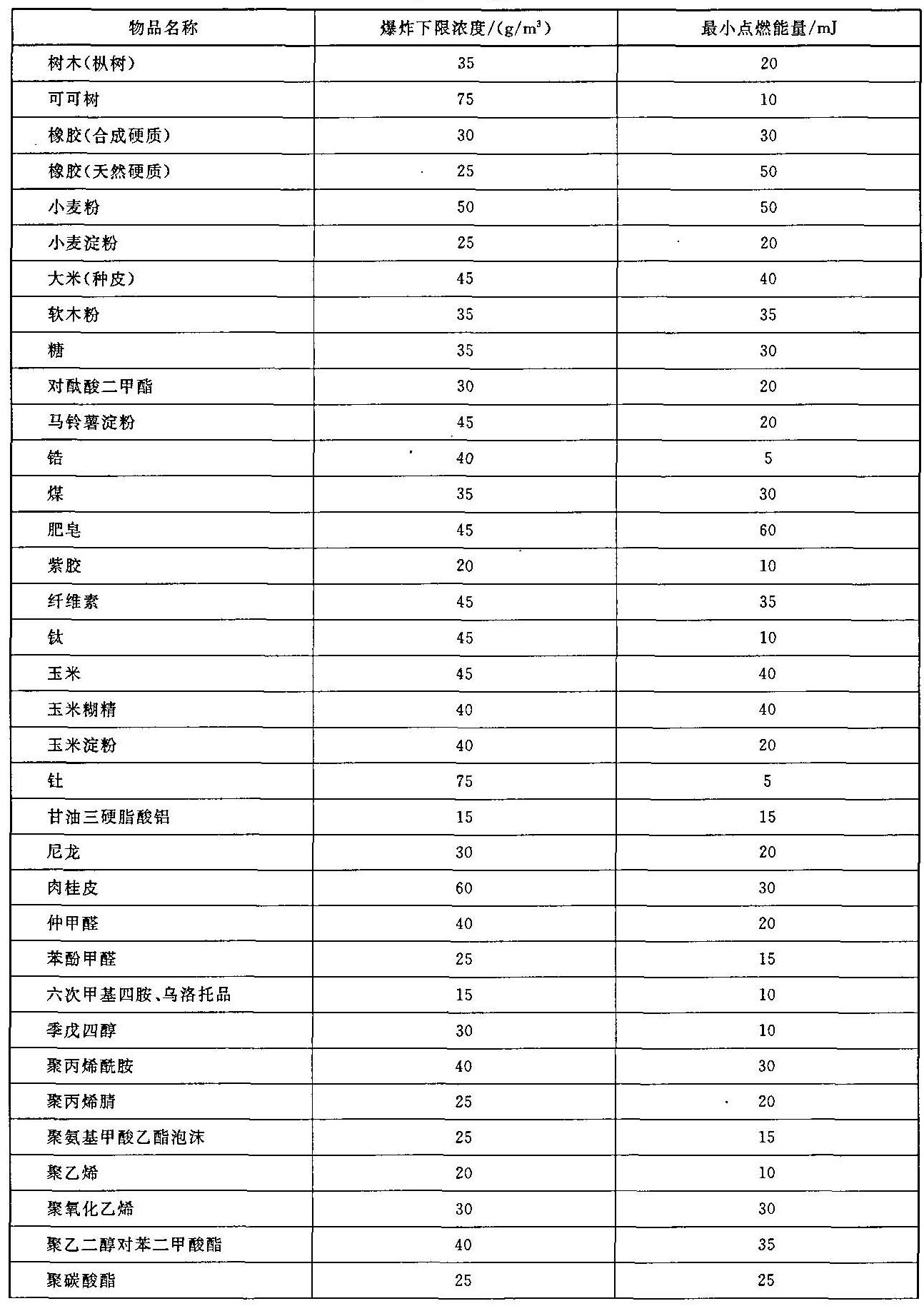

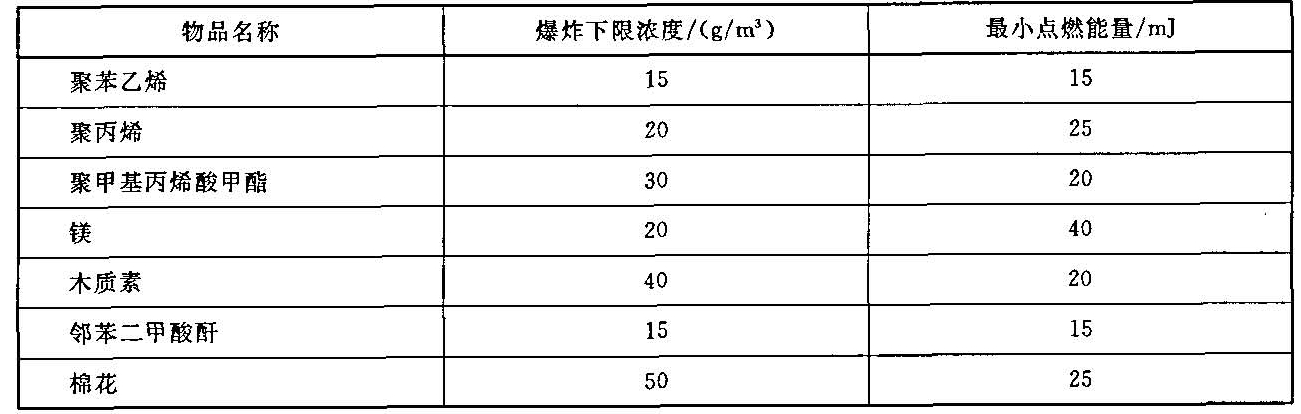

D.4 爆炸性懸浮粉塵的點燃危險性見表D.4。
表D.4
表D.4(續)
表D.4(續)
