GB 50689-2011 通信局(站)防雷與接地工程設計規范 （完整版）
1 總 則
1.0.1 為防止和降低通信局(站)因雷擊造成的危害，確保人員安全和通信設備的安全和正常工作，制定本規范。
1.0.2 本規范適用于新建、改建和擴建的通信局(站)防雷與接地工程的設計。
1.0.3 通信局(站)防雷接地工程應建立在聯合接地、均壓等電位、分區保護的基礎上，并應根據電磁兼容原理，按防雷區劃分原則，對防雷器的安裝位置進行合理規劃。
1.0.4 通信局(站)防雷接地工程設計的雷擊風險評估應以現場調查資料、局址地理環境、年雷暴日分布及通信局(站)類型為依據。
1.0.5 通信局(站)雷電過電壓保護工程所選用的防雷器應符合工業與信息化部通信防雷產品的技術要求。
1.0.6 通信局(站)雷電過電壓保護工程，必須選用經過國家認可的第三方檢測部門測試合格的防雷器。
1.0.7 年雷暴日應根據通信局(站)所在地區的氣象部門提供的數據確定，也可按本規范附錄A和附錄B的規定確定。
1.0.8 通信局(站)防雷與接地工程的設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 防雷區 lightning protection zones(LPZ)
將一個易遭雷擊的區域，按通信局(站)建筑物內外、通信機房及被保護設備所處環境的不同進行被保護區域劃分，被保護區域稱為防雷區。
2.0.2 雷暴日 thunderstorm day
一天中可聽到一次以上的雷聲稱為一個雷暴日。
2.0.3 少雷區 low keraunic zones
少雷區為一年平均雷暴日數不超過25的地區。
2.0.4 中雷區 middle keraunic zones
中雷區為一年平均雷暴日數在26～40以內的地區。
2.0.5 多雷區 high keraunic zones
多雷區為一年平均雷暴日數在41～90以內的地區。
2.0.6 強雷區 strong keraunic zones
強雷區為一年平均雷暴日數超過90的地區。
2.0.7 雷電活動區 keraunic zones
根據年平均雷暴日的多少，分為少雷區、中雷區、多雷區和強雷區。
2.0.8 雷擊風險評估 evaluation of lightning strike risk
根據雷擊的各種因素，綜合評估因雷擊大地導致局(站)損害程度確定防護等級、類別的一種方法。
2.0.9 直擊雷 direct lightning flash
直接擊在建筑物或防雷裝置上的閃電。
2.0.10 直擊雷保護 direct stroke protection
防止雷閃直接擊在建筑物、構筑物、電氣網絡或電氣裝置上的措施。
2.0.11 接閃器 air-terminal system
直接接受雷擊的避雷針、避雷帶(線)、避雷網。
2.0.12 滾球法 rolling sphere method
電氣幾何理論應用在建筑物防雷分析中的簡化分析方法。
2.0.13 引下線 down-conductor system
連接接閃器與接地裝置的金屬導體。
2.0.14 雷電電磁脈沖 lightning electromagnetic pulse(LEMP)
與雷電放電相聯系的電磁輻射。所產生的電場和磁場能夠耦合到電氣或電子系統中，產生破壞性的浪涌電流或浪涌電壓。
2.0.15 外部防雷裝置 external lightning protection system
由接閃器、引下線和接地裝置組成，主要用以防直擊雷的防護裝置。
2.0.16 土壤電阻率 earth resistivity
表征土壤導電性能的參數，它的值等于單位立方體土壤相對兩面間測得的電阻，單位為Ω·m。
2.0.17 工頻接地電阻 power frequency ground resistance
工頻電流流過接地裝置時，接地體與遠方大地之間的電阻。其數值等于接地裝置相對遠方大地的電壓與通過接地體流入地中電流的比值。
2.0.18 聯合接地 common earthing
將通信局(站)各類通信設備不同的接地方式，包括通信設備的工作接地、保護接地、屏蔽體接地、防靜電接地、信息設備邏輯地等和建筑物金屬構件及各部分防雷裝置、防雷器的保護接地連接在一起，并與建筑物防雷接地共同合用建筑物的基礎接地體及外設接地系統的接地方式。
2.0.19 接地體 earth electrode
為達到與地連接的目的，一根或一組與土壤(大地)密切接觸并提供與土壤(大地)之間的電氣連接的導體。
2.0.20 接地引入線 earthing connection
接地體與總接地匯集排之間相連的連接線稱為接地引入線。
2.0.21 接地系統 earthing system
系統、裝置和設備的接地所包含的所有電氣連接和器件，包括埋在地中的接地體、接地線、與接地體相連的電纜屏蔽層及與接地體相連的設備外殼或裸露金屬部分、建筑物鋼筋、構架在內的復雜系統。
2.0.22 地網 earth grid
由埋在地中的互相連接的裸導體構成的一組接地體，為電氣設備或金屬結構提供共同的地。
2.0.23 接地裝置 earth-termination system
接地線和接地體的總和。
2.0.24 等電位連接 equipotential bonding
將分開的裝置、諸導電物體用等電位連接導體或防雷器連接起來以減小雷電流在它們之間產生的電位差。
2.0.25 等電位連接網絡 bonding network
將一個系統的諸外露可導電部分做等電位連接的導體所組成的網絡。
2.0.26 接地參考點 earthing reference point(ERP)
共用接地系統和系統的等電位連接網絡之間的唯一連接點。
2.0.27 接地匯集線 mail earthing conductor
指作為接地導體的條狀銅排或扁鋼等，在通信局(站)內通常作為接地系統的主干線，按敷設方式可分類為水平接地匯集線、垂直接地匯集線、環形接地匯集線或條形接地匯集線。
2.0.28 接地端子 earthing terminal
接地線的連接端子或接地排。
2.0.29 接地排 earthing bar
與接地母線相連，并作為各類接地線連接端子的矩形銅排。
2.0.30 總接地排 main earthing terminal(MET)
用于將各類接地線連接到接地裝置的接地排，是系統的第一級接地排。
2.0.31 樓層接地排 floor equipotential earthing terminal board(FEB)
建筑物內，樓層設置的接地排，供局部等電位接地排作等電位連接用。
2.0.32 局部接地排 1ocal equipotential earthing terminal board(LEB)
通信系統設備機房內，做局部等電位連接的接地排。
2.0.33 電纜入口接地排 cable entrance earthing bar(CEEB)
可以通過接地排將電纜入口設施各個戶外電纜與總接地排或環形接地體進行連接的接地排。
2.0.34 電纜入口設施 cable entrance facility(CEF)
將電纜內接地和金屬外皮連接接地根據實際情況盡可能靠近戶外電纜的入口處的設施。
2.0.35 公共直流回流系統 common DC return(DC-C)
直流回流導體與周圍的連接網進行多點連接的一種直流電源系統。
2.0.36 隔離直流回流系統 isolated DC return(DC-I)
直流回流導體單點接到BN的一種直流電源系統。
2.0.37 公共連接網 common bonding network(CBN)
通信局(站)內實施連接和接地的主要手段，它是一組被特意互連或者偶然互連的金屬部件，用以構成大樓的主要連接網。
2.0.38 垂直主干接地線 vertical reise(VR)
一組在電信設備和主接地端子間提供工程低電阻路徑的垂直導體，垂直貫穿于通信局(站)建筑體各層樓的接地用主干線。
2.0.39 雷電過電壓 lightning over-voltage
因雷電放電，在系統端口上出現的瞬態過電壓。
2.0.40 防雷器 surge protective devices(SPD)
在通信局(站)用于各類通信系統對雷電過電壓、操作過電壓等進行保護的器件。
2.0.41 限壓型防雷器 voltage limiting type SPD
限壓型SPD一般由金屬氧化物壓敏電阻或半導體保護器件等元器件組成，通信局(站)必須使用限壓型SPD。
2.0.42 最大持續工作電壓 maximum continuous operating voltage
允許持久地施加在SPD上的最大交流電壓有效值或直流電壓。其值等于額定電壓。
2.0.43 殘壓 residual voltage
放電電流流過SPD時，在其端子間的電壓峰值。
2.0.44 限制電壓 residual voltage of SPD
施加規定波形和幅值的沖擊電壓時，在SPD接線端子間測得的最大電壓峰值。
2.0.45 標稱導通電壓 nominal start-up voltage
在施加恒定1mA直流電流情況下金屬氧化物壓敏電阻的啟動電壓。
2.0.46 標稱放電電流 nominal discharge current(In)
表明SPD通流能力的指標，對應于8／20μs模擬雷電波的沖擊電流。
2.0.47 最大通流容量 maximum discharge current(Imax)
SPD不發生實質性破壞，每線(或單模塊)能通過規定次數、規定波形模擬雷電波的最大電流峰值。最大通流容量為標稱放電電流的2.5倍。
2.0.48 二端口防雷器 two-port SPD
具有獨立的輸入輸出端口的防雷器。在這些端口之間插入有一個專門的串聯阻抗。
2.0.49 一端口防雷器 one-port SPD
SPD與被保護電路并聯。一端口能分開輸入和輸出端，在輸入和輸出端子之間沒有特殊的串聯阻抗。
2.0.50 全球衛星定位系統 global positioning system(GPS)
一種結合衛星及通信發展的技術，利用導航衛星進行測時和測距。
3 基本規定
4 綜合通信大樓的防雷與接地
5 有線通信局(站)的防雷與接地
6 移動通信基站的防雷與接地
7 小型通信站的防雷與接地
8 微波、衛星地球站的防雷與接地
9 通信局(站)雷電過電壓保護設計
附錄A 全國主要城市年平均雷暴日數統計表
附錄A 全國主要城市年平均雷暴日數統計表

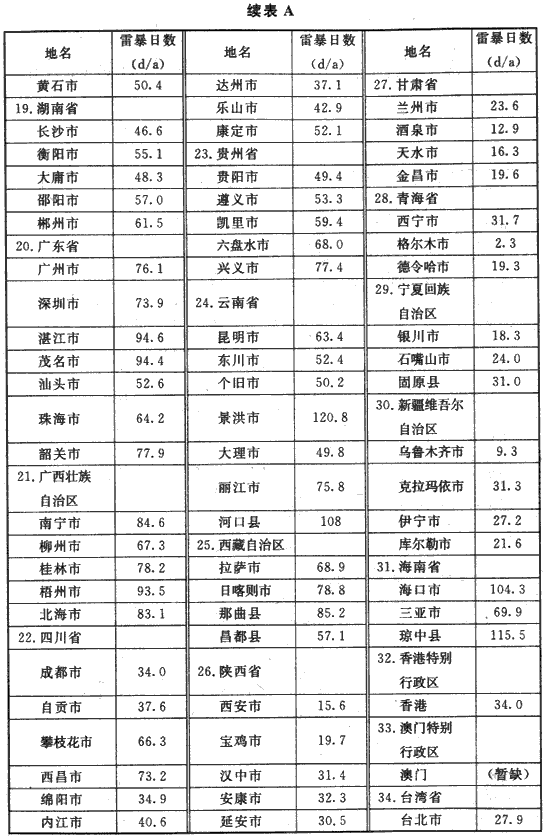

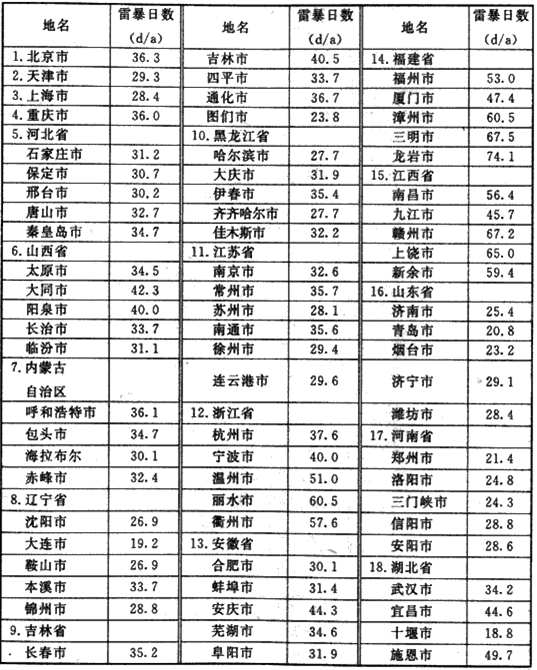

表A全國主要城市年平均雷暴日數統計

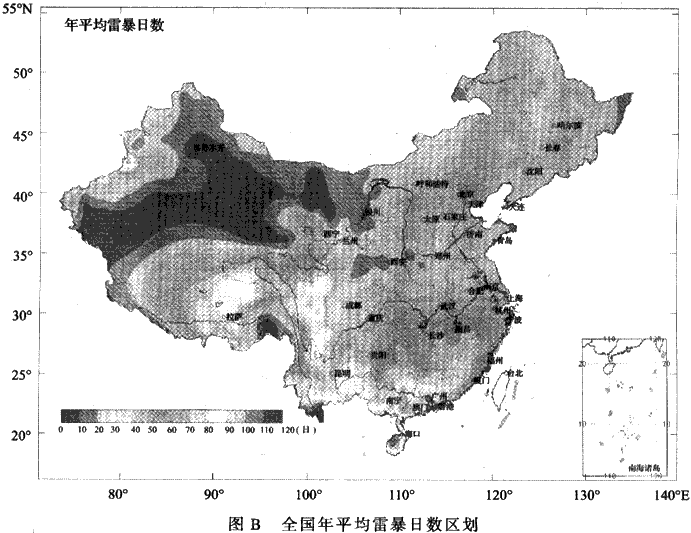

附錄B 全國年平均雷暴日數區劃圖
附錄B 全國年平均雷暴日數區劃圖
附錄C 防雷器保護模式要求

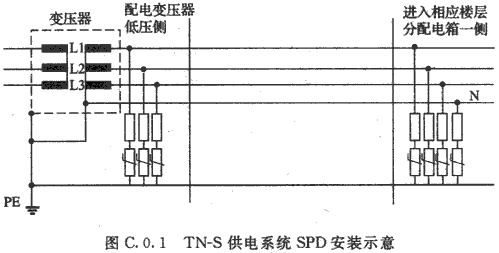

C.0.1 TN-S供電系統中的防雷器保護模式應按圖C. 0.1設計，變壓器側三相線與地之間應使用限壓型SPD，分配電箱側三相線，N線與地之間應使用限壓型SPD。

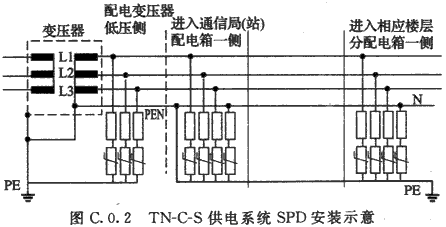

C.0.2 TN-C-S供電系統中的防雷器保護模式應按圖C. 0.2設計，變壓器側三相線與地之間應使用限壓型SPD，電源線進入通信局(站)后三相線、N線與地之間應使用限壓型SPD。

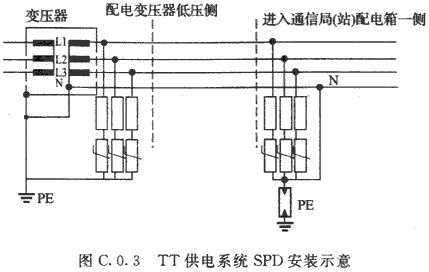

C.0.3 TT供電系統中的防雷器保護模式應按圖C.0.3設計，變壓器側三相線與地之間應使用限壓型SPD，電源線進入通信局(站)后三相線與地之間應使用限壓型SPD，N線與地之間應使用限壓型SPD。
附錄D 網狀、星形和星形-網狀混合型接地
D.0.1 網狀接地結構(M型結構)應符合下列規定：
1 當采用M型網狀結構的等電位連接網時，該通信系統的所有金屬組件包括可能連通的建筑物混凝土的鋼筋、電纜支架、槽架等，不應與共用接地系統的各組件之間絕緣，M型網狀結構應通過接地線多點連到共用接地系統中，并應形成M型等電位連接網絡。
2 通信系統的各子系統及通信設備之間敷設的多條線路和電纜可在M型結構中由不同點進入該通信系統內。當采用網狀結構時，系統的各金屬組件應通過多點就近與公共接地網相連形成Mm型。
3 網狀結構可用于延伸較大的開環系統或設備間以及設備與外界的連接線較多的復雜系統。
D.0.2 星形接地結構(S型結構)應符合下列規定：
1 典型的星形接地的衍生物樹枝形分配接地結構，應從公共接地匯流排只引出一根垂直的主干地線到各機房的分接地匯流排，再由分接地匯流排分若干路引至各列設備和機架。
2 當采用星形結構時，系統的所有金屬組件除連接點外，應與公共連接網保持絕緣，并應與公共連接網僅通過唯一的點連接。機房內所有線纜應按星形結構與等電位連接線平行敷設。
3 星型結構應用于易受干擾的通信系統中。
D.0.3 星形-網狀混合型接地結構應符合下列規定：
1 通信局(站)機房的通信設備一部分應采用網狀布置，網狀分配接地在設備和所有金屬組件相互之間可沒有嚴格的絕緣要求，通信系統可從不同的方位就近接地。
2 另一部分對交流和雜音較為敏感的設備的接地應采用星形布置。
附錄E 接地電阻的測試

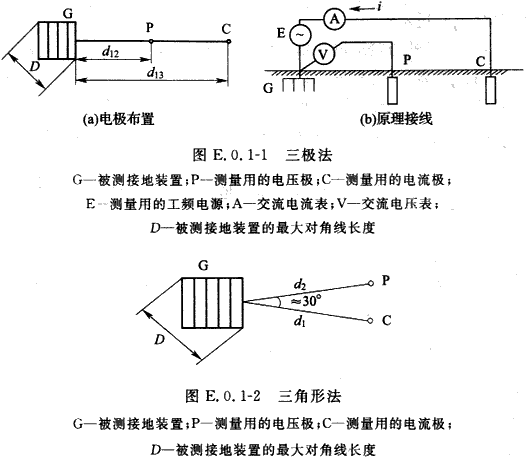

E.0.1 地網接地電阻的測試應按圖E. 0.1-1或圖E. 0.1-2測試。
E.0.2 三極法測試方法應按本規范圖E.0.1-1(a)接線，且應符合下列規定：
1 電流極與接地網邊緣之間的距離d13，應取接地網最大對角線長度D的4倍～5倍，電壓極到接地網的距離d12宜為電流極到接地網距離的50％～60％。測量時，沿接地網和電流極的連線應移動三次，每次移動距離宜為d13的5％。
2 若d13取4D～5D有困難，在土壤電阻率較均勻的地區，可取2D，d12可取D；在土壤電阻率不均勻的地區或城區，d13可取3D，d12可取1.7D。
3 可采用幾個方向的測量值互相比較，也可用三角法和直線法對比互校。
4 電流極和電壓極均應可靠接地。
E.0.3 三角形法測試方法應按本規范圖E. 0.1-2接線，且應符合下列規定：
1 電流極與接地網邊緣之間的距離d1和電壓極與接地網邊緣之間的距離d2應相等，且d1和d2的值應大于或等于接地網最大對角線長度D的2倍。夾角θ應為29°，約等于30°。
2 可采用幾個方向的測量值互相比較，也可用三角法和直線法對比互校。
3 電流極和電壓極均應可靠接地。
附錄F 土壤電阻率的測量
F.0.1 在進行土壤電阻率測量之前，宜先了解土壤的地質期和地質構造，并宜按表F.0.1對所在地土壤電阻率進行估算。

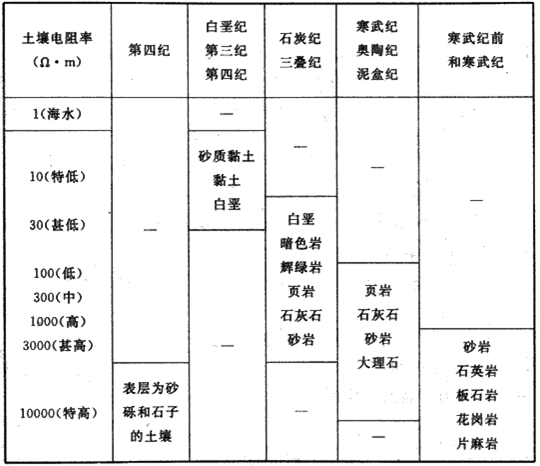

表F.0.1地質期和地質構造與土壤電阻率
F.0.2 土壤電阻率的計算應按下式確定：
F.0.3 當測試電極入地深度b不超過0.1a時，可假定b＝0，則本規范式(F. 0.2)可簡化為下式：
ρ＝2πaR (F.0.3)

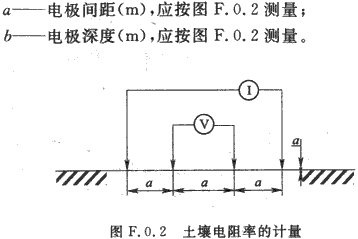

F.0.4 在采用本規范圖F.0.2進行土壤電阻率測量時，應符合下列規定：
1 測試電極應選用鋼質接地棒，且不應使用螺紋桿。在多巖石的土壤地帶，宜將接地棒按與鉛垂方向成一定角度斜向打入，傾斜的接地棒應躲開石頭的頂部。
2 在了解地下金屬物位置的情況下，可將接地棒排列方向與地下金屬物(管道)走向呈垂直狀態。
3 不應在雨后土壤較濕時進行測量。
F.0.5 土壤電阻率應在干燥季節或天氣晴朗多日后進行，土壤電阻率應為所測的土壤電阻率數據中的最大值，應按下式進行季節修正：

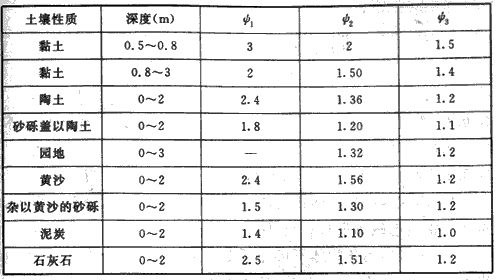

表F.0.5 季節修正系數
注：11--在測量前數天下過較長時間的雨時選用；
2 2 --在測量時土壤具有中等含水量時選用；
33--在測量時，可能為全年最高電阻，即土壤干燥或測量前降雨不大時選用。
附錄G 防 雷 區
G.0.1 防雷區應以其交界處的電磁環境有明顯改變作為劃分不同防雷區的特征。
G.0.2 防雷區宜按下列要求分區：
1 本區內的各物體都可能遭受直接雷擊并承載全部雷電流，本區的雷電電磁場沒有衰減，應為LPZ0A區。
2 本區內的各物體不可能遭受直接雷擊，但本區內的雷電電磁場的量級與LPZ0A區一樣，應為LPZ0B區。
3 本區內的各物體不可能遭受直接雷擊，流經各導體的電流比LPZ0B區小，本區內的雷電電磁場可能衰減，應為LPZ1區。
4 當需要進一步減小雷電流和電磁場時，應增設后續防雷區。

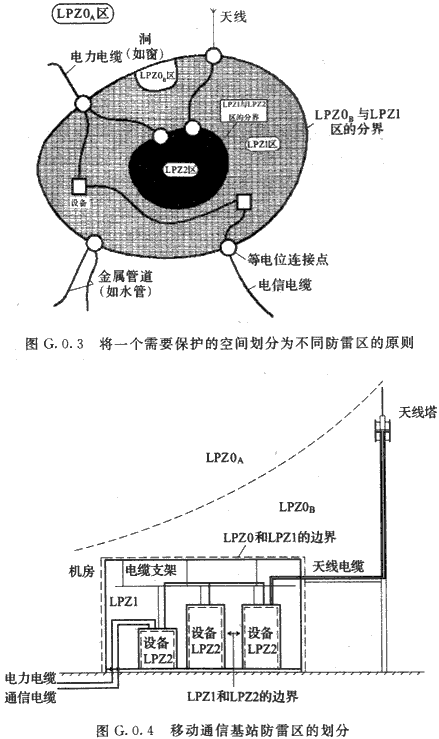

G.0.3 在兩個防雷區的界面上，應將所有通過界面的金屬物做等電位連接，并宜采取屏蔽措施。將需要保護的空間宜按圖G. 0.3 劃分成不同的防雷區。
G.0.4 移動通信基站防雷區應按圖G. 0.4劃分，各防雷區應包括下列內容：
1 LPZ0(包括LPZ0A、LPZ0B)區的設施應包括天線塔、天線、外部架纜線、各類室外饋電線纜、低壓配電變壓器、接地系統。
2 LPZ1區的設施應包括移動通信基站站房、埋地纜線、內部纜線。
3 LPZ2區的設備應包括機柜及其內部設備。
